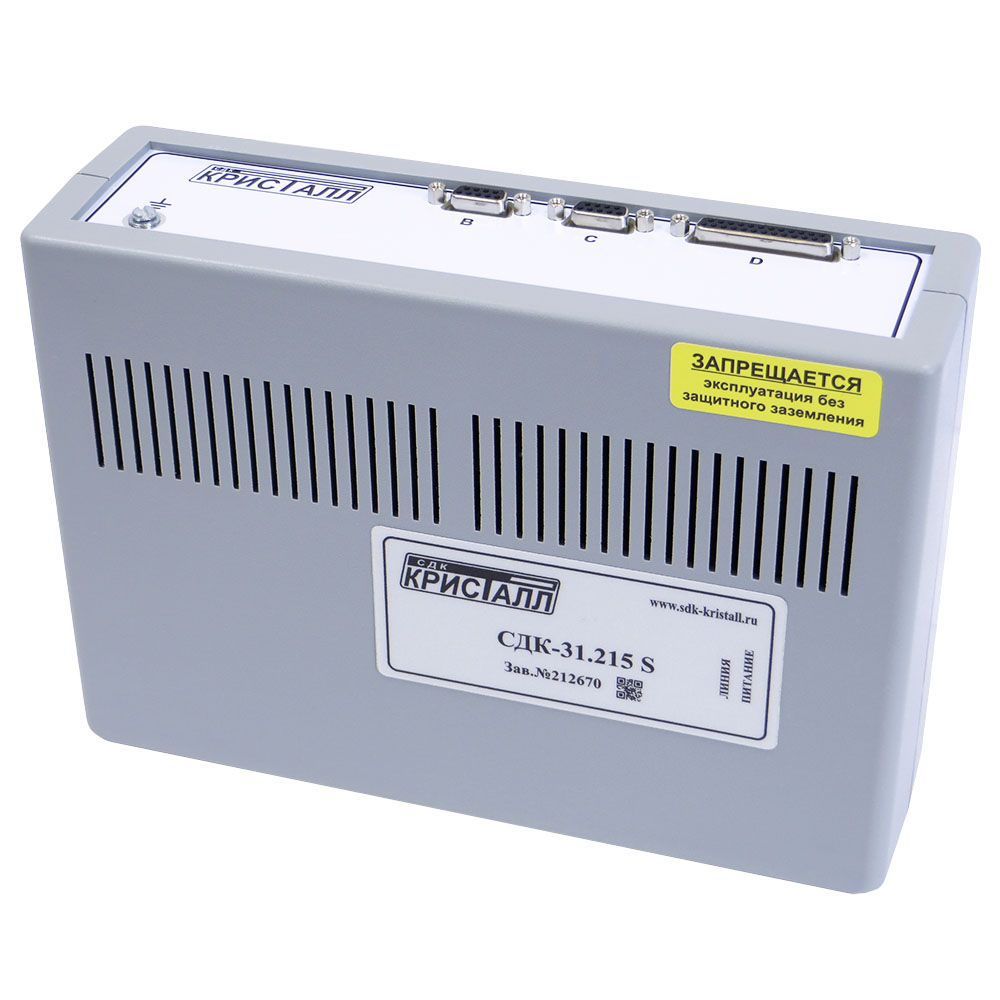

Блок контроля СДК-31.215S
Описание
| Комплекс: Кристалл S1. |
| Предназначен для установки на контролируемом пункте (КП). Связь с рабочим местом диспетчера обеспечивается по двухпроводной симметричной линии связи (витая пара). В функции блоков входит сбор информации от датчиков (ДТ), включение и контроль оконечного оборудования громкоговорящей диспетчерской связи (ГГС). |
| Общее число точек обслуживания: 24 (16ДТ, 8ГГС). |

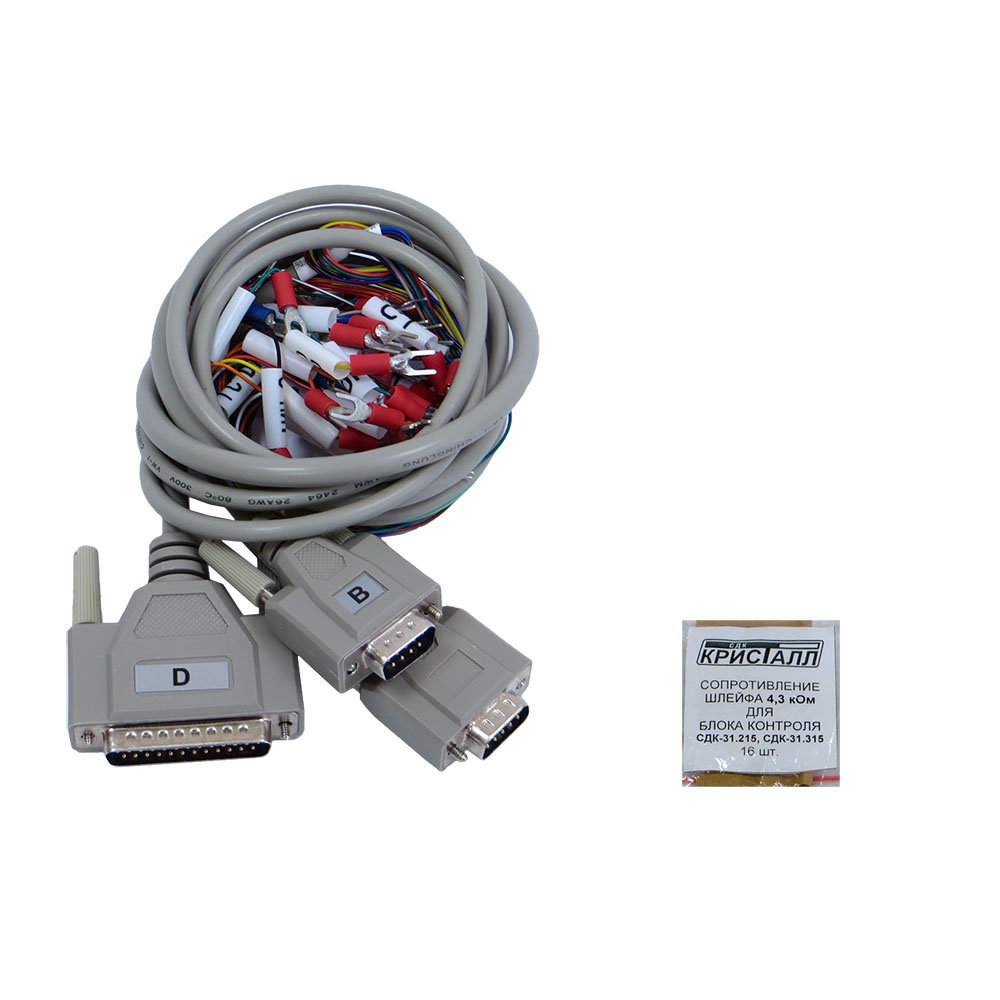

| Комплектация: блок контроля, источник резервного питания СДК-30.xx, комплект кабелей, комплект резисторов 4.3кОм, паспорт, руководство по эксплуатации. |
Характеристики
| Число каналов ДТ |
16 | |
| Число каналов ГГС |
8, могут быть использованы как ДТ | |
| Длина линий связи до точек обслуживания |
500м | |
| Длина линии связи до пульта диспетчера |
до блока сопряжения СДК-33S/S1 до 5000м (двухпроводная линия) | |
| Потребляемая мощность |
не более 60Вт, 220В | |
| Габаритные размеры |
255x180x85мм | |
| Масса |
не более 2кг | |
| Источник резервного питания |
внешний | |
| Диапазон температуры окружающей среды |
-10…+50°С | |
