Переговорные устройства

СДК-029.1(70х60 мм), СДК-029.4(70х60 мм), СДК-029.5(100х40 мм) — лифтовые переговорные устройства, предназначены для установки в регистре лифтов.

К переговорному устройству подключается кнопка вызова из состава лифта, а так же линия связи с блоком контроля. Подключение осуществляется к клеммам переговорных устройств в соответствии с маркировкой.

Переговорные устройства СДК-029.4 предназначены для лифтов, кнопка вызова которых коммутирует напряжение 12В В (“KONE”).

Вандалозащищенные переговорные устройства СДК-029.6 (врезная панель), СДК-029.7 (накладная панель) и СДК-029.7М (накладная панель) предназначены для установки в лифтовых холлах, на автостоянках, в зонах безопасности и на подъемниках для МГН.

Вандалозащищенные переговорные устройства СДК-029.7-УПР (накладная панель) имеют дополнительную линию для подключения к устройству управления электромагнитным замком. Используются только с комплексом «Кристалл-S1».

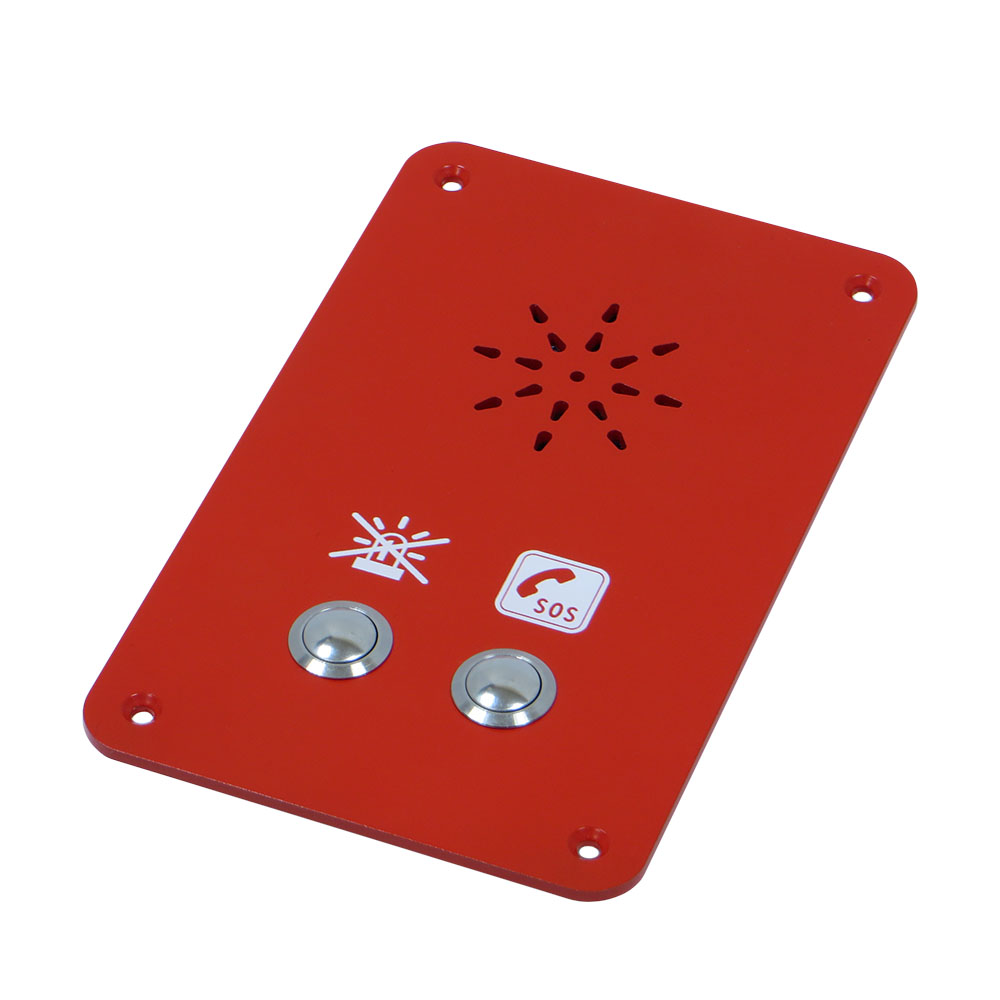

Вандалозащищенные переговорные устройства СДК-029.МГН (накладная панель) и СДК-029.МГН.М (накладная панель) устанавливаются в зонах безопасности МГН, лифтовых холлах и других технологических помещениях и имеют встроенную кнопку отключения оповещателя.

Эти переговорные устройства оснащены светодиодными индикаторами, отображающими направление разговора (в соответствии с п.6.5.8. СП 59.13330.2016).

Дополнительные переговорные устройства СДК-029.6К (врезная панель), СДК-029.7К (накладная панель) используются совместно с основным переговорным устройством (СДК-029.1, СДК-029.2, СДК-029.3, СДК-029.4, СДК-029.6, СДК-029.7, СДК-029Т).

СДК-029Т — технологические переговорные устройства, предназначены для установки в машинных помещениях лифтов, электрощитовых и т.п. К переговорному устройству подключается линия связи с блоком контроля.

Эти переговорные устройства оснащены светодиодными индикаторами, отображающими направление разговора (в соответствии с п.6.5.8. СП 59.13330.2016).

СДК-029К — дополнительные переговорные устройства, предназначены для обеспечения двухсторонней переговорной связи диспетчера с крышей кабины лифта. Дополнительное переговорное устройство устанавливается на крыше кабины лифта и используется совместно с основным переговорным устройством (СДК-029.1, СДК-029.2, СДК-029.3, СДК-029.4) установленным в кабине лифта. Также может использоваться совместно с СДК-029.6, СДК-029.7, СДК-029Т.

СДК-035М — вандалозащищенный пульт служебной связи. Предназначен для организации канала громкоговорящей связи с переговорными устройствами СДК-029, в том числе:
— для организации связи между кабиной лифта, работающего в режиме «перевозка пожарных подразделений», и основным посадочным этажом.

СДК-035М обеспечивает двухстороннюю громкую связь с абонентом. Связь полудуплексная, управление разговором осуществляется с пульта. Питание пульта осуществляется от сети 220В 50Гц с использованием адаптера 24В 0,75А. Длина провода питания не более 100 м.

СДК-035.3М – вандалозащищенный трехканальный пульт служебной связи. Предназначен для организации канала служебной (ремонтной) лифтовой связи в том числе:
— между машинным помещением и кабиной лифта;
— между машинным помещением и крышей кабины лифта;
— машинным помещением и приямком.

СДК-035.3М обеспечивает двухстороннюю громкую связь с абонентом. В качестве абонентского устройства могут использоваться переговорные устройства из линейки СДК-029. Связь полудуплексная, управление разговором осуществляется с пульта. В качестве переговорных устройств могут быть использованы переговорные устройства, задействованные в системе диспетчерского контроля. В этом случае, пульт включается в разрыв линий связи между блоком контроля и переговорными устройствами. Питание пульта осуществляется от сети 220В 50Гц с использованием адаптера 24В 0,75А. Длина провода питания не более 100 м.
